高清画面旋转器 派尼珂高清图像旋转器NK-TR302HD

类别: 拼接处理器及图形处理器
发布时间: 2018-08-11
价格: 面议
简介: 高清画面旋转器NK-TR302HD特点:1、HDMI支持HDMI1。4协议2、支持1路VGA、2路DP、4路HDMI(其中3路兼容MHL)、1路绑定VGA的音频输入3、3个HD
发送联系信息 订购热线:18565485341
产品详情

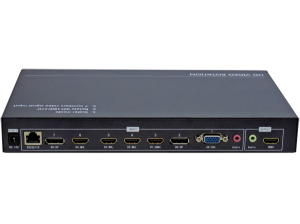

  高清画面旋转器NK-TR302HD

  特点:

  1、HDMI支持HDMI1.4协议

  2、支持1路VGA、2路DP、4路HDMI(其中3路兼容MHL)、1路绑定VGA的音频输入

  3、3个HDMI端口输入信号兼容3台带MHL功能的智能手机信号输入

幸运飞艇APP  4、1路HDMI和1路左右声道立体声输出,输出分辨率1920x1080@60Hz

  5、所有输入信号均可音、视频同步切换

  5、支持红外遥控、机箱按键快捷切换

  产品概述:

  高性能的图像倍线旋转切换器,内部采用高速图片处理芯片,其主要功能是可输入多路HDMI、DP、手机MHL、VGA信号,可自由切换任何一个信号至HDMI输出。产品可以实现不同格式信号的音、视同步切换,并通过设置实现图像90、180、270度的旋转。并且产品输入、输出分辨率均可以达到1920*1080,输出刷新率可达到60HZ。

  主要功能:

  1、输入信号

  支持1路VGA、2路DP(DisplayPort)、4路HDMI、1路Audio(绑定VGA信号)信号输入,输入信号最高可以支持3840*2160@60Hz,并向下兼容。

  2、手机MHL输入功能

  产品3路HDMI端口直接支持MHL信号输入,通过MHL转HDMI连接线连接手机,可以直接显示手机输出的图像,实现该功能需要手机支持MHL功能。

  3、输出信号

幸运飞艇APP  1路HDMI1.3和1路Audio立体声音频输出,输出分辨率1920x1080@60Hz;

  4、切换功能

  通过遥控器、机箱按键可以切换任何一个输入信号转换成HDMI信号输出至显示单元,并实现影、音同步切换;

  5、倍线功能

  不同分辨率、不同刷新率以及VGA、DP、HDMI、MHL不同格式的信号,通过设备倍线功能转换固定的HDMI信号和固定的分辨率输出,输出分辨率1920x1080@60Hz;

  6、图像旋转功能

  通过红外遥控、机箱按键实现图像90度、180度、270度旋转,用于某些需要图像旋转的特定场所,如下图所示: 控制方式

  通过红外遥控、机箱按键、RS-232串口可以控制图像的切换、图像旋转、分辨率切换功能,操作简单、方便。

  应用场所

  可以使输入的图像进行90度、180度、270度旋转并通过HDMI接口输出,产品广泛应用于大屏幕拼接、商店广告、竖屏广告播放等场所。如下图所示三个液晶显示屏使用重直摆放,这样正常输入的图像不能正常观看,需要旋转器对图像进行90度或者180度旋转才可以正常观看,如下图所示:

  技术参数:

  名称



  内容



  输入信号



  VGA x 1



  DB15接口,支持640x480/60HZ 至 1920x1200/60HZ;



  D P x 2



  DisplayPort 1.2



  HDMI x 4



  HDMI1。4(HDCP1。4),其中3路可兼容MHL信号;



  Audio x 1



  3。5mm耳机接口,支持左、右声道立体声,绑定VGA视频信号



  输出信号



  HDMI x 1



  HDMI1.3,1920x1080P@60Hz



  Audio x 1



  3。5mm耳机接口,支持左、右声道立体声



  其它



  控制方式



  红外遥控、机箱按键、RS-232串口;



  供电



  DC-12V



  功耗



  15W



  机箱尺寸



  280mm(长)x170mm(宽)x35mm(高)



  重量



  1.5Kg



标签:高清画面旋转器 派尼珂高清图像旋转器NK-TR302HD
